Pitot-Static System 완전 정리

속도계(Airspeed)·승강계(VSI)·고도계(Altimeter)는 왜 함께 봐야 하는가

비행 중 조종사는 단일 숫자를 “읽는” 사람이 아니라, **항공기의 상태(state)**를 판단해 조종 결정을 내리는 사람이다.
그 상태 판단의 핵심 입력값이 **속도(ASI), 고도(Altimeter), 상승·하강률(VSI)**이고, 이 세 계기는 공통적으로 **Pitot-Static System(압력계통)**에 의존한다.

훈련 단계에서 많은 사람이 계기들을 따로 외우다가, 실제 비행에서 다음과 같은 혼란을 겪는다.

속도는 줄어드는데 고도는 그대로인 것처럼 보인다
고도는 올라가는데 VSI는 늦게 움직인다
단 하나의 계기 이상으로 전체 판단을 망친다

이 글은 Pitot-Static System을 **“한 계기씩”**이 아니라 **“하나의 정보 시스템”**으로 이해하도록 구성했다.
즉, 무엇을 측정하는지 → 어떻게 측정하는지 → 왜 동시에 봐야 하는지 → 고장 시 어떤 패턴이 나타나는지 → 어떻게 대처해야 하는지를 훈련 관점에서 정리한다.

1) Pitot-Static System 기본 구성

Pitot-Static System은 항공기 외부의 공기 압력을 받아들여, 계기들이 해석할 수 있도록 전달하는 시스템이다. 핵심은 “속도”를 직접 재는 게 아니라 **압력(pressure)**를 재고, 그 압력을 계기들이 각자 다른 방식으로 해석한다는 점이다.

1-1. Pressure의 두 종류

Pitot(총압, Total Pressure, Pt)
비행 방향으로 유입된 공기가 감속되며 생기는 압력.
개념적으로는 정압 + 동압이 합쳐진 값이다.
Static(정압, Static Pressure, Ps)
주변 대기의 압력. 고도에 따라 변한다.

여기서 **동압(q)**은 보통

q = Pt − Ps
로 이해하면 된다. (계기 설명에서 이 차압이 핵심)

1-2. 주요 구성품(항공기마다 명칭/구조는 다르지만 기능은 동일)

Pitot tube: 총압을 수집
Static port(들): 정압을 수집
Drain hole / water trap: 수분 배출·침수 방지
Lines(배관): 압력 전달
Instruments(계기): 압력의 차, 절대값, 변화율을 표시

1-3. 각 계기가 “같은 압력”을 다르게 쓰는 방식

Airspeed Indicator(ASI/속도계): Pt와 Ps의 차이(ΔP)
Altimeter(고도계): Ps의 절대값(absolute pressure)
Vertical Speed Indicator(VSI/승강계): Ps의 변화율(rate of change)

즉, 같은 static을 쓰더라도 Altimeter는 “현재값”, VSI는 “변화 속도”를 본다.

2) 왜 이 세 계기는 ‘동시에’ 봐야 하는가 (Scanning 관점)

훈련 교재에서 말하는 스캐닝(Scan) 핵심은 “계기를 순서대로 읽는 것”이 아니라, 상태를 교차검증(cross-check) 하는 것이다.
Pitot-Static 3종은 특히 “서로가 서로를 검증”한다.

2-1. 단일 계기의 함정

ASI만 보면: 속도 변화 원인이 “피치 변화”인지 “풍/난기류”인지 “계기 오류”인지 구분이 어렵다.
Altimeter만 보면: 고도는 천천히 변하므로, 즉각적인 추세를 놓치기 쉽다.
VSI만 보면: 구조상 반응이 지연(lag)되므로 ‘지금’ 상태를 착각할 수 있다.

2-2. 세 계기가 함께 줄 수 있는 “한 문장 상태”

“현재 고도는 얼마고(Altimeter), 그 고도가 어느 방향으로 얼마나 빨리 변하는지(VSI), 그때 속도 에너지는 충분한지(ASI)”

2-3. 훈련에서 가장 많이 쓰는 해석 예시

피치 업 후
- Altimeter: 상승 시작(천천히 반응)
- VSI: 상승률 표시(늦게 따라옴)
- ASI: 속도 감소(상승에 에너지가 사용됨)
피치 다운 후
- ASI: 속도 증가(먼저)
- VSI: 하강률 표시(늦게)
- Altimeter: 고도 감소(가장 늦게 체감)

👉 결론: ASI는 빠르게 움직이고, Altimeter는 느리게 움직이며, VSI는 구조적으로 지연이 있다.
그래서 하나만 보면 ‘오판’이 쉽고, 조합하면 ‘추론’이 가능해진다.

3) Airspeed Indicator(속도계)

무엇을 측정하는가? 어떻게 작동하는가?

ASI는 “속도”를 직접 측정하지 않는다. ASI가 실제로 표시하는 것은 **Pitot(총압)과 Static(정압)의 차압(동압)**이다.

3-1. 측정 대상: 동압(q)

q = Pt − Ps
동압은 공기 흐름이 얼마나 강하게 기체에 작용하는지를 의미하며, 결과적으로 “공력상 의미 있는 속도”가 된다.

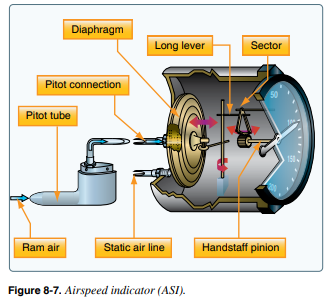

3-2. 작동 구조(개념)

케이스 내부에 **diaphragm(다이어프램)**이 있고,
- 다이어프램에는 **Pitot(총압)**이 들어간다
- 계기 케이스에는 **Static(정압)**이 들어간다
Pt와 Ps의 차이가 다이어프램을 팽창/수축시키고, 링크 메커니즘이 바늘을 움직인다.
항상 Hight Pressure 에서 Low Pressure로 이동한다는 점을 생각하면
언제 팽창하고 수축하는지 알기 쉽다.

3-3. IAS가 중요한 이유(훈련/운항에서)

IAS는 “속도”라기보다 공력 상태(AoA·실속 여유·양력 생성 조건)와 직접 연결된 값이라서,

실속속도
V-speeds(Vx, Vy, Va 등)
접근 속도
같은 운항 의사결정이 IAS 중심으로 정해진다.

3-4. 흔한 오해 2개

IAS = TAS가 아니다: 고도/온도/밀도에 따라 TAS가 달라진다.
IAS = GS가 아니다: 바람이 있으면 지상 속도는 크게 달라진다.
항공기 속도의 모든 것: IAS·CAS·EAS·TAS·GS

4) Altimeter(고도계)

무엇을 측정하는가? 왜 “세팅”이 중요한가?

Altimeter는 Pitot을 쓰지 않고, **Static pressure(정압)**만 사용한다.
즉, “정압이 낮아질수록 고도가 높아진다”는 원리를 기계적으로 표시한다.

4-1. 측정 대상: 정압(Ps) 절대값

고도가 올라가면 대기압이 감소한다.
고도계는 이 압력 변화에 대응하는 **aneroid wafers(아네로이드 캡슐)**가 팽창/수축하며 바늘을 움직인다.

4-2. Barometric setting(QNH/Altimeter setting)의 의미

고도계는 압력계이기 때문에, 같은 정압이라도 “어떤 기준에서 고도로 변환할지”가 필요하다.
그래서 altimeter setting(바로 설정)이 들어간다.

설정이 바뀌면 바늘은 움직이지만, 기체는 움직인 게 아니다.
즉, 고도계는 세팅을 잘못하면 ‘정확히 틀린 값’을 보여준다.

4-3. 가장 중요한 문장(훈련에서 반복)

From high to low, look out below.
고압 지역에서 저압 지역으로 이동하면서 설정을 업데이트하지 않으면, 표시 고도는 실제보다 높게 나와 실제는 더 낮은 고도에 있게 된다(지형/장애물 위험).

4-4. Altimeter가 느리게 “체감”되는 이유

고도는 누적 변화량이다.
조종 입력 직후 ‘즉각 변화’를 보기에는 VSI/ASI가 더 민감하고, Altimeter는 “결과 확인” 성격이 강하다.

5) Vertical Speed Indicator(VSI, 승강계)

무엇을 측정하는가? 왜 반응이 늦는가?

VSI도 Static pressure만 사용하지만, Altimeter와 달리 정압의 변화율을 표시한다.

5-1. 측정 대상: 정압 변화율(dPs/dt)

상승하면 정압이 감소
하강하면 정압이 증가
이 “변화의 속도”를 계기가 보여준다.

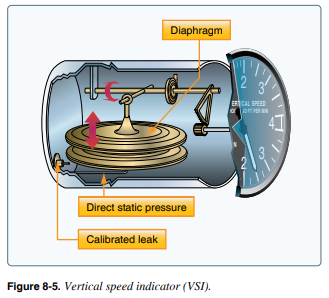

5-2. 구조 핵심: Restricted Orifice(Calibrated Leak)

VSI에는 의도적으로 압력 흐름을 제한하는 작은 통로(Calibrated Leak)가 있다.

계기 케이스 내부 압력은 정압 라인에서 들어오지만, 제한 때문에 빠르게 따라가지 못한다.
다이어프램은 상대적으로 “다른 속도로” 압력을 따라가면서 압력 차가 생기고, 그 차가 상승/하강률로 표시된다.

5-3. 왜 lag가 생기나?

바로 이 제한 구조 때문에,

조종 입력 직후: 케이스/다이어프램 압력 차가 아직 안정되지 않아 표시가 늦거나 과장될 수 있다.
그래서 VSI는 “즉각 조종 지시”보다는 “추세 확인”에 가깝다.

5-4. 훈련 중 실전 팁(오해 방지)

초기 상승/하강 전환에서는 ASI/Altimeter 추세를 함께 보고,
VSI는 안정된 뒤에 목표 상승률 유지 확인용으로 활용하는 게 안전하다.

6) 고장 시 반응 패턴 (가장 중요한 표)

Pitot-static 고장은 단일 계기만 망가뜨리는 게 아니라, 같은 압력 라인을 공유하는 계기들이 ‘같은 방향의 이상 패턴’을 보인다.
이 패턴을 외워두면, 비상 시 원인 파악이 빨라진다.

6-1. 대표 고장 유형

Pitot blockage(피토 막힘): 얼음/벌레/이물질
Static blockage(정압 포트 막힘): 얼음/오염
Leak(누설): 배관 이탈/균열/연결부 문제

6-2. 고장 반응 표

고장 상황	ASI(속도)	VSI(승강)	Alt(고도계)
Pitot tube 막힘 Drain hole 정상 Static 정상	0	–	–
Pitot tube 막힘 Drain hole 막힘 Static 정상	고도계처럼 고도가 올라가면 상승 고도가 낮아지면 감소	–	–
Pitot tube 정상 Drain hole 정상 Static 막힘	고도가 올라가면 감소 고도가 낮아지면 상승	Frozen	Frozen
Alternate Static Source 사용	실제 속도보다 높게 나타낸다	잠시 상승하는 것처럼 동작하다가 돌아온다	실제 고도보다 높게 나타낸다

7) 고장 시 대처 (훈련 기준의 우선순위)

고장 시 대처는 “계기 고치기”가 아니라 비행 상태 유지가 우선이다.

7-1. 1단계: Aviate (기체 제어)

파워와 피치로 안정 상태를 먼저 만든다.
조종 감각(소리/진동/트림/자세 변화)을 활용해 “안정된 비행”을 확보한다.

7-2. 2단계: Cross-check로 원인 추정

ASI만 이상인지?
Altimeter + VSI가 동시에 멈췄는지?
변동이 불규칙한지(Leak 의심)?

7-3. 3단계: 절차적 대응

(항공기 POH/AFM, 훈련 절차에 따르는 게 원칙)

Static 문제 의심 시:
항공기에 Alternate Static Source가 있다면 사용(장비/기종에 따라).
사용 시 계기 오차가 생길 수 있으므로, 오차 특성을 알고 있어야 한다(대개 cabin static을 쓰면서 표시값이 변화).
Pitot 문제 의심 시:
Pitot heat 사용(결빙 가능 조건이라면 더더욱).
단, 이미 막힌 뒤에는 즉시 회복되지 않을 수 있다.

7-4. 4단계: Navigate / Communicate

관제에 상황 공유(계기 이상, 대체 계기 사용 여부)
필요 시 우회/복귀
날씨·시정·지형 위험 고려
