항공기 날개의 공력 구조 완전 정리

고양력장치, 항력 분류, 워시아웃과 실속 특성까지

항공기 외장(Aircraft Exterior) 중에서도 날개(Wing)는 비행 성능을 가장 직접적으로 결정하는 요소다. 날개는 단순히 양력을 만드는 구조물이 아니라, 속도 영역별로 서로 다른 공력 요구를 만족시키기 위해 다양한 장치와 형상 설계가 결합된 복합 시스템이다.

이 글에서는 항공기 날개에 적용되는 개념을 다음 순서로 정리한다.

고양력장치(High-Lift Devices)의 종류와 작동 메커니즘
Drag(항력)의 두 가지 큰 분류와 고양력장치와의 관계
Washout과 실속 특성(Wing Root Stall vs Wing Tip Stall)
Wingtip Fence의 역할
고속·고고도 영역에서 Sweepback Wing과 Vortex Generator의 기본 개념

1. 고양력장치(High-Lift Devices)의 목적과 기본 원리

고양력장치의 목적은 명확하다.

최대 양력계수 CLmax 증가
실속속도 감소
이륙·착륙 시 필요한 속도와 거리 감소

고양력장치는 다음 두 가지 원리를 조합해 작동한다.

캠버(Camber) 증가
→ 같은 받음각(AOA)에서 더 큰 양력 생성
경계층 에너지 회복 및 분리 지연
→ 더 큰 AOA까지 실속을 늦춤

이 원리를 구현하는 방식에 따라 고양력장치는 후연(Trailing Edge) 과 전연(Leading Edge) 장치로 나뉜다.

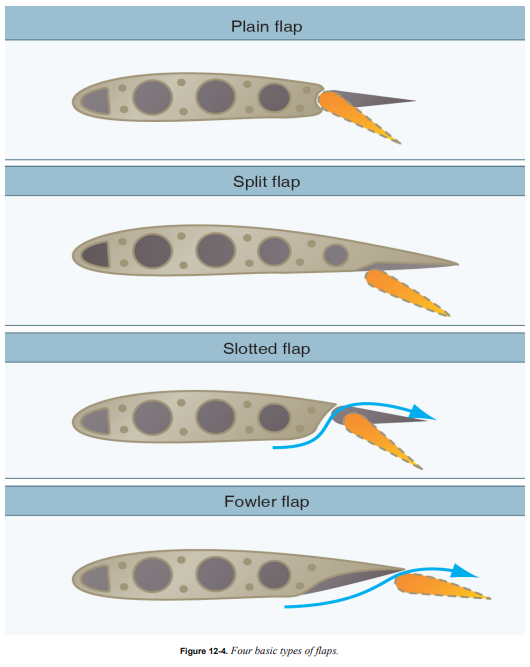

2. Trailing Edge High-Lift Devices: Flap 계열

2.1 Plain Flap

가장 기본적인 플랩으로, 날개 후연을 아래로 회전시킨다.

캠버 증가가 주효과
구조 단순
항력 증가가 비교적 큼

2.2 Split Flap

하부 패널만 아래로 내려가 강한 유동 분리를 유도한다.

캠버 증가 + 난류 증가
양력 증가 대비 항력 증가가 매우 큼
현대 여객기에서는 효율 문제로 제한적 사용

2.3 Slotted Flap

플랩과 주익 사이에 슬롯(Slot) 을 형성한다.

하부 고압 공기가 슬롯을 통해 상부로 분사
상부 경계층에 에너지 공급
유동 분리 지연 → CLmax⁡ 증가

단일 슬롯부터 다중 슬롯까지 다양한 형태가 있다.

2.4 Fowler Flap

현대 항공기에서 가장 강력한 고양력 장치 중 하나다.

작동 방식은 두 단계다.

뒤로 이동(Translation)
→ 날개 면적 S 증가
아래로 회전(Deflection)
→ 캠버 증가

대부분 슬롯 구조까지 결합되어, 면적 증가 + 캠버 증가 + 분리 지연이 동시에 발생한다.

3. Leading Edge High-Lift Devices: Slot, Slat, Leading Edge Flap

3.1 Slot

날개 전연에 형성된 공기 통로다.

하부 고압 → 상부 저압으로 공기 유입
상부 경계층의 저에너지 공기를 재활성화
전연 유동 분리 지연 → 실속각 증가

3.2 Slat

가동식 장치로 슬롯을 의도적으로 만들어주는 역할을 한다.

전연 압력 피크 완화
상부 경계층 에너지 보충
저속·고받음각 영역에서 실속 억제 효과가 매우 큼

3.3 Leading Edge Flap

전연을 아래로 회전시켜 캠버를 조절한다.

슬롯처럼 큰 틈을 만들지 않는 경우도 많음
전연 압력 분포를 완만하게 만들어 분리 경향 완화
설계에 따라 중속~고속 영역까지 비교적 매끄러운 특성 유지

4. 고양력장치가 양력을 증가시키는 공력 메커니즘

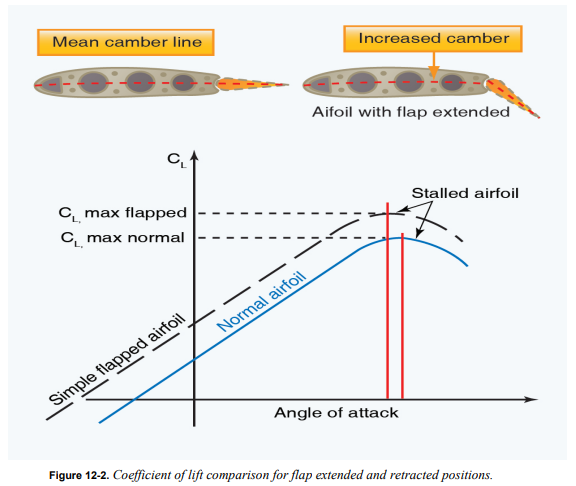

4.1 캠버 증가 효과

캠버가 증가하면 날개는 공기를 더 강하게 아래로 가속시킨다.
이는 뉴턴 제3법칙에 따라 더 큰 반작용 힘, 즉 양력으로 나타난다.

4.2 제로 양력 받음각 이동

캠버 증가로 Zero-Lift AOA가 음(-)의 방향으로 이동한다.
같은 기체 자세에서도 더 큰 양력이 발생하는 이유다.

4.3 경계층 분리 지연

실속은 상부 경계층이 역압력 구배를 견디지 못하고 분리되면서 발생한다.

슬롯·슬랫·슬로티드 플랩은
상부 경계층에 에너지를 공급해
분리를 늦추고 최대 양력계수를 증가시킨다.

4.4 항력 증가라는 대가

고양력장치는 거의 항상 항력을 증가시킨다.

표면 면적 증가
틈과 구조물 증가
높은 $C_L$ 상태 자체로 인한 유도항력 증가

5. Drag 분류: Parasite Drag와 Induced Drag

항력은 크게 두 가지로 나누는 것이 가장 명확하다.

5.1 Parasite Drag (기생항력)

5.1.1 Skin Friction Drag

점성에 의한 표면 마찰
표면 거칠기와 젖은 면적에 비례
플랩/슬랫 전개 시 증가

5.1.2 Form Drag (Pressure Drag)

물체 뒤쪽 압력 회복 실패로 발생
형상이 둔탁할수록 큼
고양력장치 전개 시 후류 증가로 커짐

5.1.3 Interference Drag

서로 다른 유동장이 만나는 접합부에서 발생
플랩 레일, 힌지, 슬롯 주변에서 증가
고양력장치 전개 시 가장 눈에 띄게 증가하는 항력 요소 중 하나

5.2 Induced Drag (유도항력)

유도항력은 양력을 만들기 때문에 발생하는 3차원 효과다.

날개 하부 고압 → 상부 저압
Wingtip Vortex 형성
Downwash 발생
실제 양력 벡터가 뒤로 기울며 항력 성분 생성

특징:

저속·고양력 상태에서 큼
플랩 전개 시 체감상 크게 증가

6. Washout과 실속 특성

6.1 Washout 정의

날개 루트에서 팁으로 갈수록 기하학적 받음각이 감소하도록 비틀어 설계한 형상이다.

6.2 Wing Root Stall vs Wing Tip Stall

Wing Root Stall

루트부터 실속
Aileron이 위치한 팁은 아직 유효
조종성 유지에 유리

Wing Tip Stall

팁부터 실속
Aileron 효과 상실 가능
급격한 롤·스핀 진입 위험 증가

6.3 Washout이 안정성을 높이는 이유

Washout은 의도적으로 루트 실속을 먼저 유도한다.

팁 실속 방지
실속 직전에도 롤 조종성 유지
저속 영역에서 안정성과 안전성 향상

7. Wingtip Fence의 역할

Wingtip Fence는 날개 끝에 설치되는 수직 구조물이다.

Spanwise Flow(날개 길이 방향 흐름) 억제
팁에서의 조기 분리·실속 경향 완화
설계에 따라 유도항력 분포 개선 효과도 기대

8. 고속·고고도 영역 개요: Sweepback Wing과 Vortex Generator

8.1 Sweepback Wing

날개에 수직인 유효 마하수 감소
임계 마하수 증가
고속 순항에서 파형항력 감소

단점:

저속 실속 특성 복잡
고양력장치 의존도 증가

8.2 Vortex Generator

작은 와류를 의도적으로 생성
경계층 혼합으로 에너지 보충
고받음각·고속 영역에서 분리 지연
조종면 주변 유동 안정화
